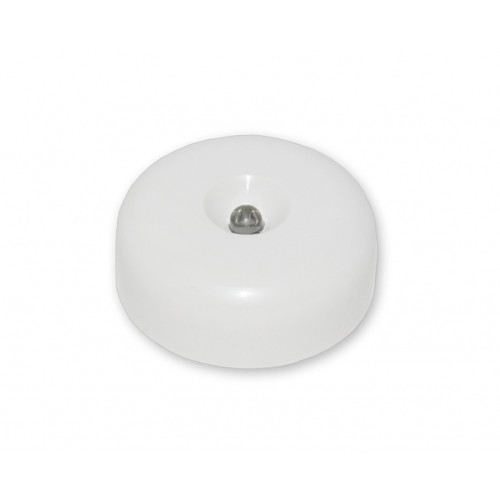

Устройство контроля шлейфа ЭиА МАЯК-ШС1

Устройство контроля шлейфа ЭиА МАЯК-ШС1 предназначено для визуального контроля целостности линии шлейфа в системах охранно-пожарной сигнализации. Оно устанавливается в непосредственной близости от оконечного устройства и позволяет оперативно отслеживать состояние шлейфа на объекте.

При нормальном состоянии линии (отсутствие обрыва или короткого замыкания) устройство формирует импульсный световой сигнал, подтверждающий исправность шлейфа. В случае нарушения линии сигнал индикации отсутствует, что позволяет быстро выявить неисправность.

Основные характеристики:

• Номинальное напряжение питания: 9–30 В постоянного тока
• Потребляемый ток: не более 30–40 мкА
• Тип индикации: световая (импульсная)
• Частота мигания: около 1 Гц
• Степень защиты: IP66
• Диапазон рабочих температур: от -30°C до +55°C
• Габариты: примерно 40×40×15 мм
• Материал корпуса: ударопрочный пластик

Конструктивные особенности:

Устройство выполнено в компактном герметичном корпусе, устойчивом к воздействию пыли и влаги. Благодаря малому энергопотреблению оно может работать в составе систем сигнализации без дополнительной нагрузки на линию питания.

Простая конструкция обеспечивает удобство монтажа и обслуживания, а также надежную эксплуатацию в течение длительного времени без необходимости технического вмешательства.

Преимущества:

• Простая визуальная диагностика состояния шлейфа
• Сверхнизкое энергопотребление
• Высокая надежность и долговечность
• Компактные размеры
• Защита от пыли и влаги (IP66)

Область применения:

Используется в системах охранно-пожарной сигнализации на промышленных предприятиях, в административных зданиях, складах, торговых и общественных объектах для контроля целостности сигнальных шлейфов.

Назначение:

Основное назначение устройства — обеспечение визуального контроля исправности сигнального шлейфа и оперативное выявление его повреждений для повышения надежности системы безопасности.

Монтаж и подключение:

Установка производится внутри помещений вблизи оконечного устройства шлейфа. Подключение осуществляется в разрыв или параллельно линии в зависимости от схемы системы. Устройство не требует сложного обслуживания.
